圆筒翻边机简介、产品特点及注意事项

来源:http://www.xxflj.com/news/173.html    发布时间:2017-03-24    点击:2325

  设备简介:

    圆筒翻边机是我公司在风机制造行业生产的******成型设备,该机单人操作即可完成风筒翻遍制作,且可完成集风器旋压成型,进风口翻边,是风管风机制造行业的理想设备。

    圆筒翻边机主要用于轴流风机外壳和离心风机进风口制作。也是圆型和锥型金属筒法兰边制作的理想设备。

  卷制原理:

    新乡市法兰机械有限公司研制开发的圆筒翻边机,其机结构形式为二模侧旋压式。下模安装在主动轴上,由电机带动,需要旋压工件放到上模上面,通过调节二端四个托辊和后顶轮控制圆管不让其左右、前后摆动。上模在45度角处向下方旋压,当上辊的下压力超高材料的屈服******时,便使所卷制的材料变形,根据要求当达到需要弧度或角度时,停止向下受力完成一次操作。

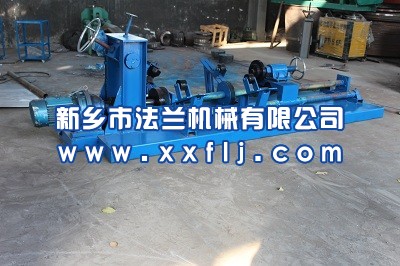

圆筒翻边机

  设备特点:

    1.圆筒翻边机结构紧凑,操作方便,使用寿命长,全部滚压轮均经过热处理,硬度在HRC45——55之间。

    2.动力采用4KW电机,具有耗力量大稳定性好的特点。

    3.采用摆线针减速机,整台机器更稳固,更耐用,加40号机械油。

    4.可翻范围大小可调,能翻轴流风机等风筒的直角边和喇叭口。

    5.机械效率高、故障少、寿命长

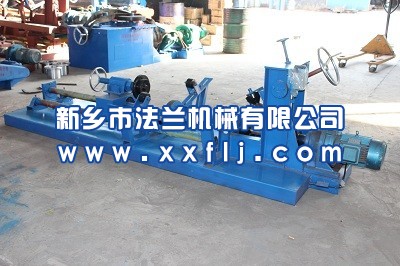

圆筒翻边机

  技术参数:

    电动机:Y100-4-4KW

    主轴转速:33.5r/min

    减速机 BWD-3-43-4KW

    旋压风筒板厚:标准产品≤4mm               可订做≤6mm

    ******翻边宽度:标准产品≤50mm             可订做≤55mm

    圆筒筒直径范围:标准产品φ200-2000mm      可订做φ100-3500mm

    圆筒长度范围:标准产品300-2000mm          可订做180-3000mm

    备注:圆筒翻边机可按客户要求进行非标制作。

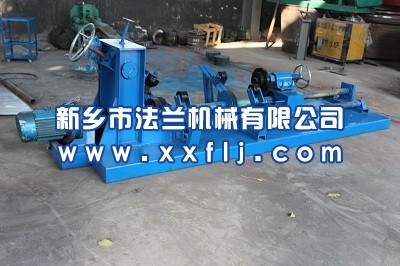

圆筒翻边机

  安装使用:

    1.把圆通翻边机放在平整的混凝土地面上保持平稳,无需地脚固定。

    2.在使用时,必须将减速机、链条以及丝杠处添加润滑油。

    3.开关按照操作规程操作,并详阅使用说明书;

    4.要经常保持机器清洁,定期更换使用支撑耐磨胶垫。
